News Center
碳酸鈣資訊
旭豐粉體|粉體表面改性效果的分析和評價方法（下）
2024-09-24
瀏覽次數：571次
返回列表
上一篇文章介紹了有關改性粉的直接評價方法，本文主要介紹幾個間接法的評價方法。
間接法是通過測定表面改性后粉體在確定的應用領域中的應用性能，如填充高聚物基復合材料的力學性能、電性能，涂料和涂層材料的光、電、熱、化學性能等來表征粉體表面改性效果和表面改性產品的質量。
由于粉體表面改性的目的性或專業性很強，因此，間接法對于粉體表面改性效果的評價更為重要。
01、溶液體系中的分散穩定性

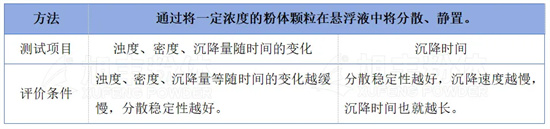

無機粉體表面改性的目的之一是提高在體系中的分散穩定性。因此，測定表面改性后粉體在相應分散介質或分散相中的分散穩定性可以表征和評價粉體表面改性的效果。
這種表征方法特別適用于涂料中應用的填料和顏料的表面改性效果的評價，無機填料和顏料在相應分散相中的分散穩定性對涂料的性能有重要影響。

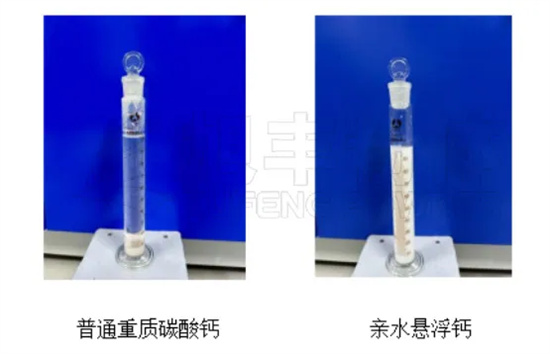

以下為兩款碳酸鈣在水中24h沉降測試圖。
02、力學性能
經過表面改性處理后的無機粉體表面均勻地包覆與樹脂性能相近的親油性助劑，在與樹脂共混過程中，可改善不同物料界面相容性，提高產品的性能。復合材料制品的氧指數、沖擊強度、撓曲強度、拉伸強度、伸長率、熱變形溫度、硬度及熔體流變性等參數也是可以表征和評價粉體表面改性的效果。

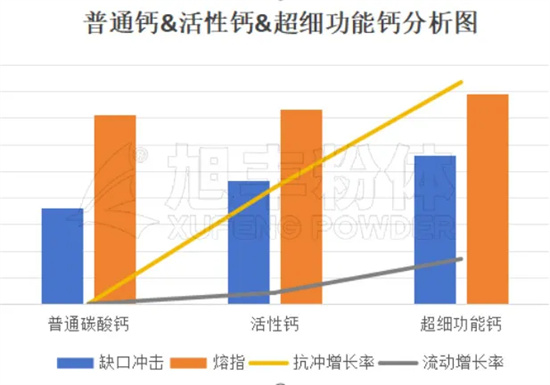

以下為經過改性后超細功能碳酸鈣與普通碳酸鈣和活性鈣的力學性能差異性，超細功能碳酸鈣在抗沖性能與流動性方面相比普通碳酸鈣有明顯優勢。在滿足性能的前提下，可減少配方體系中POE添加量，降低配方綜合成本。
03、涂料觸變性

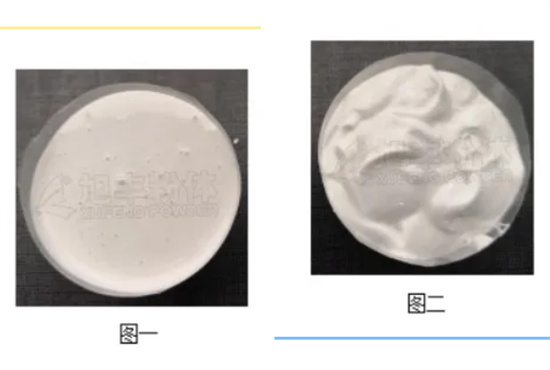

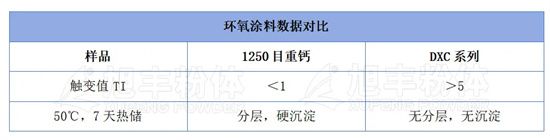

由于（攪拌或搖動）其粘度即降低的流動性質，稱為觸變性。可以通過粉體表面改性提高涂料體系的觸變值。由于有觸變特性，當涂刷較厚時不會出現流掛現象，同時有儲存穩定性好等優點。（以下為改性前后的數據對比，圖一為1250目重鈣，圖二為DXC系列改性粉體）
閩公網安備35059102000060號
